产品描述
RefComp SW5L系列半封闭冷冻螺杆压缩机共14款机型，全新设计专用于中低温领域，排气量范围85∼500m³/h,对应的功率范围: 20~150HP,进气温度范围-45°C∼+20°C,允许排气温度为120°C,适用于R404A、R507A、R22、R134a、R290等各种常规制冷剂,广泛应用于冰蓄冷工程、食品速冻、船舶制冷和低温冷藏等领域。
产品特点
第五代“i”型线，5：7齿数比，效率高、运行平稳；
转子由锻钢材料加工而成，强度高、耐磨损；
结构紧凑，与SW3系列相比，长度缩短10%，高度降低23%；
拆装方便，吸排气截止阀可灵活安装在任意一侧；
内容积比可调，可根据运行工况变化调节Vi到理想状态，使压缩机达到高运行效率；
压缩机集成多重保护装置，确保压缩机长期稳定运行；
可根据用户需求搭载变频电机，根据负荷变化矢量变频控制，提高电机运行效率。
技术参数表
|
型号 |
吸气管尺寸 |
排气管尺寸 |

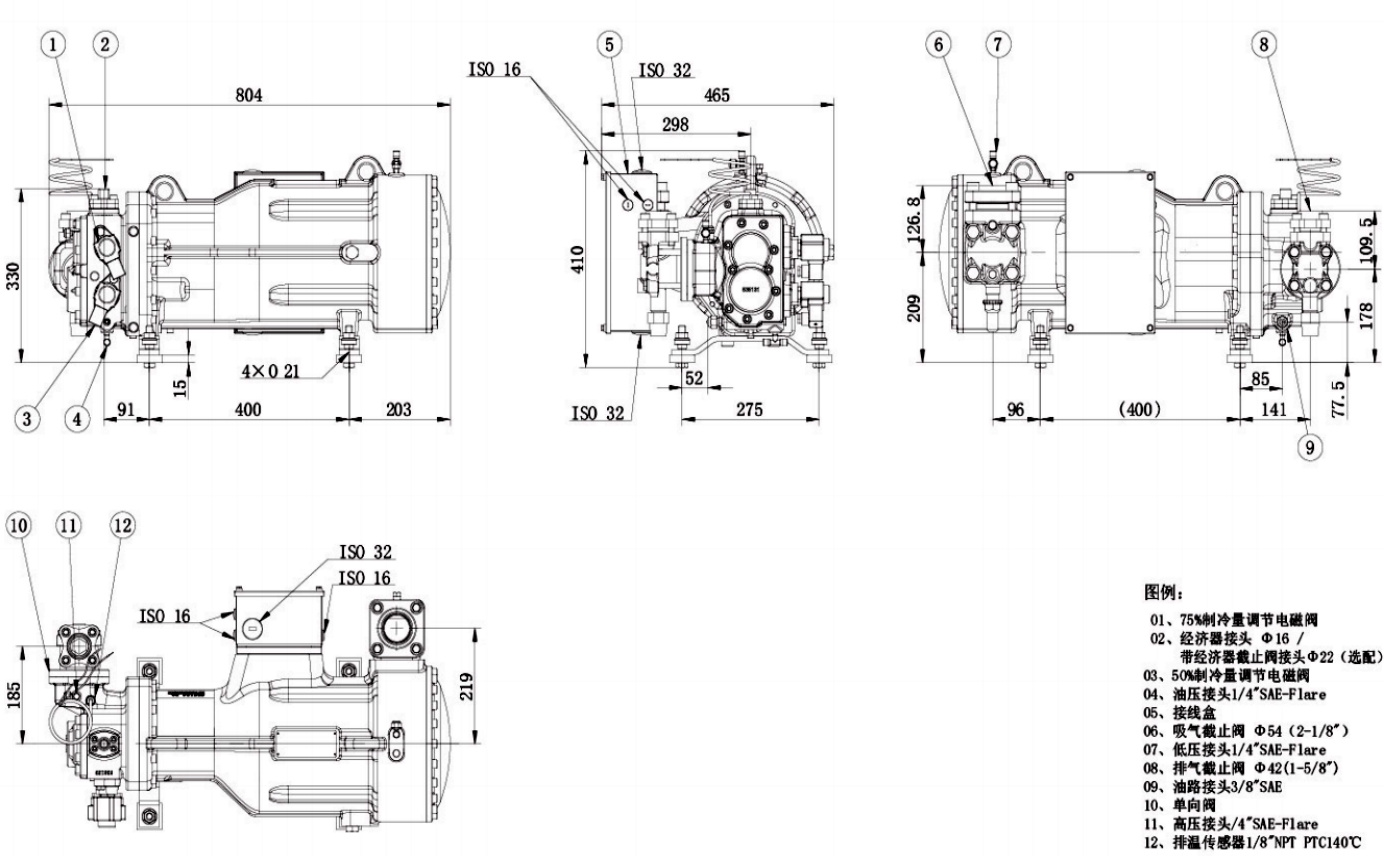

尺寸(mm) |
排气量(m³/h) |
名义功率 |
|||
|
长 |
宽 |
高 |
50Hz |
60Hz |
(HP/kW) |
|||
|
SW5L020 |
54 |
42 |
803 |
465 |
411 |
85 |
100 |
25/18.5 |
|
SW5L025 |
54 |
42 |
803 |
465 |
411 |
100 |
120 |
32/22 |
|
SW5L030 |
54 |
42 |
803 |
465 |
411 |
120 |
144 |
35/26 |
|
SW5L040 |
54 |
42 |
890 |
490 |
390 |
140 |
168 |
40/30 |
|
SW5L050 |
54 |
42 |
890 |
490 |
390 |
168 |
201 |
50/37 |
|
SW5L060 |
80 |
54 |
1044 |
586 |
486 |
210 |
252 |
60/45 |
|
SW5L070 |
80 |
54 |
1044 |
586 |
486 |
230 |
276 |
70/52 |
|
SW5L075 |
80 |
54 |
1044 |
586 |
486 |
250 |
300 |
75/55 |
|
SW5L090 |
92 |
67 |
1280 |
600 |
501 |
310 |
372 |
90/66 |
|
SW5L100 |
92 |
67 |
1280 |
600 |
501 |
340 |
408 |
100/75 |
|
SW5L110 |
92 |
67 |
1280 |
600 |
501 |
370 |
444 |
110/82 |
|
SW5L125 |
105 |
80 |
1348 |
798 |
627 |
420 |
504 |
125/90 |
|
SW5L140 |
105 |
80 |
1348 |
798 |
627 |
450 |
540 |
140/105 |
|
SW5L150 |
105 |
80 |
1348 |
798 |
627 |
500 |
600 |
150/112 |
